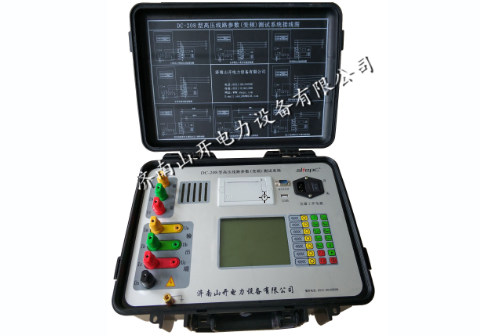

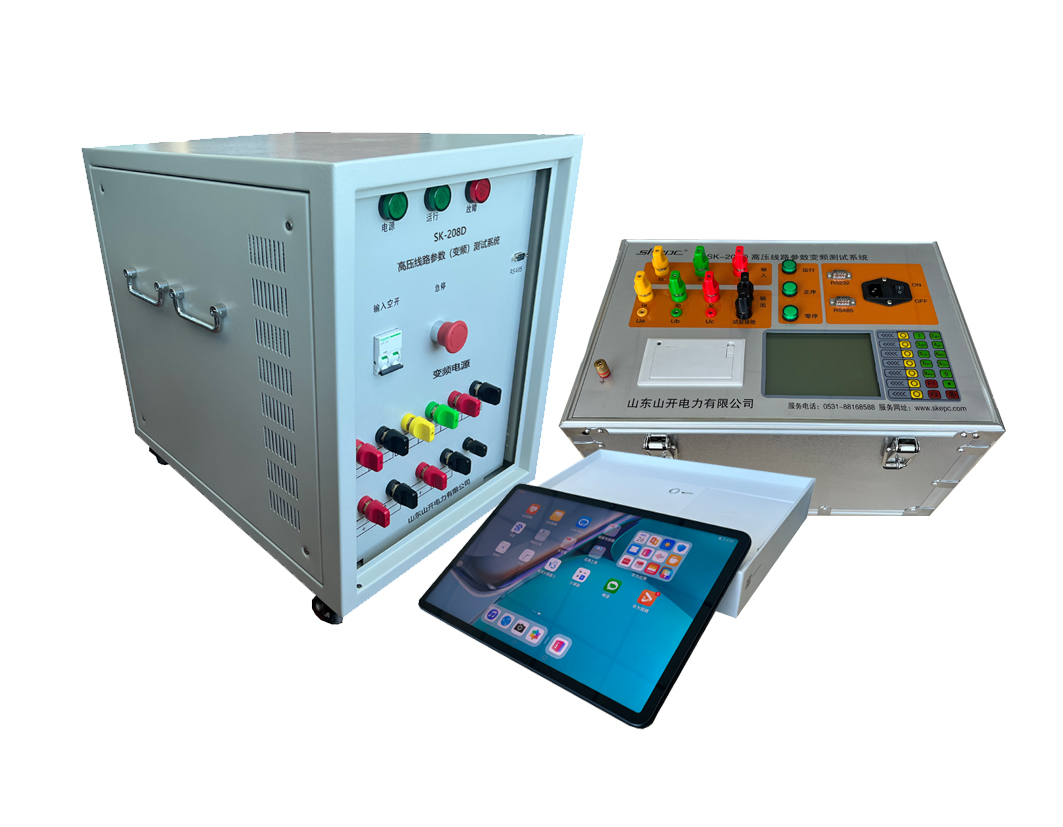

一、产品图片

二、功能与特点

★测试系统在测试现场只有220V单相电源条件下即可对各种高压架空线路和高压电缆线路参数进行测试，变频电源抗感应电流可达150A(选配）。

★测试系统在对同杆架设及多交叉跨越的高压输电线路测试时，即使线路的感应电压高达30000伏时,只要在阻抗参数测试--线路对侧短路(接地或不接地),被测线路对地的感应电流小于100A 时，电容测试--线路对侧开路被测线路对地的感应电流小于10A 时，测试系统电源可正常输出定频的试验电源以进行正常参数测试。

★仪器采用（DSP）技术，测试现场抗干扰能力强，现场仪器自动测试出高压输电线路的正序阻抗、零序阻抗、正序电容、零序电容、相间电容、耦合电容、互感阻抗等测试数据。

★变频电源具有标识清晰、接线简单、操作快捷、安全可靠等优势；以避免误操作。

★仪器具有自动保护功能，变频电源具有短路、过流、过压报警提示，确保异常情况下仪器完好无损及人员安全！

★提供线路参数测试专用安全保护装置对实验过程中的高感应电压造成的安全隐患提供可靠保护隔离功能。

★仪器主机可以做为0.2级的三相交流工频参数测试仪来使用，在平板电脑显示屏中可以同屏幕显示出被测的三相电压、电流、有功功率、无功功率、功率因数、工频频率、电压及电流的相量图，用于在线路参数测试过程当中监测工频感应电压和电流的方向和幅值。

★测试系统主机中内置线路工频参数理论值查询功能，可根据被测线路的已知参数(导线规格型号、线径、分裂根数、地线型式等)通过仪器数据库查表得到理论值，以便验证线路参数测试结果的准确性;避免了线路参数测试工作中对测试结果无法准确界定而提供可靠依据。

★仪器主机可以采用工频和变频两种不同的测试方式对线路的各项参数进行测试，仪器操作界面采用全汉化中文菜单动态提示操作。
