一、适用场所

抗干扰高压绝缘电阻测试成套设备是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电动机、发电机、长距离输电电力电缆、管型母线等电气绝缘质量的评估而设计研制，抑制器装置的耐受感应电压最高达30000V,配套高压绝缘测试仪仪表输出功率大(7-15mA)，实时电压测量（试品实际带电电压）、泄漏电流测量、自动放电（放电电压测量）特别适合大容性试品及110kV以上强力干扰的测试现场,测试装置可以满足在感应电压在12000V(30000V加强型)以内的绝缘测量工作正常准确进行。

二、产品介绍：

2.1光数字抗干扰高压绝缘电阻测试仪

随着现代工业的高速发展，高压设备的绝缘测试提出了更高的要求，传统的测量手段将面临严峻的考验。随着光纤在智能变电站的大量应用实践，它具有很好的绝缘性和抗干扰能力，较高的测量精度，容易小型化，发生故障率极低，而受到人们的广泛重视。光数字绝缘电阻测试仪是利用磁光晶体的法拉弟效应、IE660044.7和IEC61850研制生产出光数字绝缘电阻测试仪：

● 光数字绝缘电阻测试仪不会产生辐射和电磁脉冲，抗干扰能力强，测量数据准确。

●由于光纤是绝缘体，可有效隔离高压(保障操作人员人身安全)，在抑制噪声的同时保证了采样数据的准确性，可靠性。

●可以应付及其恶劣的测试环境。（工作温度-30º-+60º）

●5.7寸大屏幕显示，实际测试电压显示，泄漏电流显示。

●真正自动放电功能，无需手动放电。

●短路电流10mA ，带载能力强。

● 智能语音提示功能

开机后声音提示“欢迎您使用抗干扰绝缘电阻测试仪，请选择合适电压进行测量”。启动后声音提示“高压危险请勿靠近 ”，自动测量完成后声音提示“测试完成，请读取数据，正在自动放电， 然后提示放电完成，放电电压0v拆线安全”。

●本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。而且通过实际试品带电电压测量功能和泄露电流测量功能能直观看出试品绝缘情况的好坏。

● 自动放电：采用先进高电压放电技术对容性试品快速放电，放电时实时测量放电电压（试品试验电压到0V），例如：测试时试品电压10000V，那么停止测试时放电由10000V放电到0V实时直观显示）实时监测放电电压,并提示“安全拆线”，操作人员方可拆线操作。

●内部可充电锂电池供电或交流电源供电,真正交直流两用不影响测试精度。

●智能电池充电管理，能有效防止电池过充电。

●自动关机功能：本仪器有自动关机功能，仪器无操作测量超过5分钟，仪器自动关机。

●短路保护，短路状态下不会烧坏仪器。

2.2本成套设备由以下两部分组成：

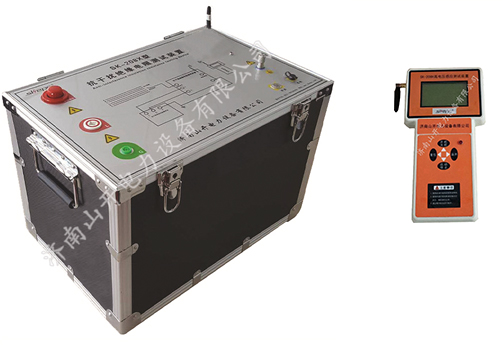

（1）SK-208X抗干扰抑制器装置

（2）SK-1010抗干扰高压绝缘电阻测试仪

2.3其功能如下：

（1）抗干扰绝缘电阻测试装置能有效降低工频感应电压，抑制高频电压，使得绝缘电阻测试仪的直流高压通过本装置加载在被测试品上，从而保证绝缘测试的真实性。同时，抗干扰绝缘电阻测试装置含有高压遥测装置，起到高、低压隔离作用，将高电压区域与仪器操作区域分开，以确保测试人员和设备安全。抗干扰绝缘电阻测试装置还具有绝缘电阻测试仪专用测试接口和高压屏蔽接口确保测量数据准确性，使用前首先打开抗干扰绝缘电阻测试装置工作电源，并检查工作指示灯状态是否正常，并按语音提示进行操作，如果电池电压过低请及时充电，需要充电（一般充电8小时即可），该设备投入前先测量感应电压大小。

2.4抗干扰绝缘电阻测试装置语音提示功能：

1.开机提示 “欢迎您使用抗干扰绝缘电阻测试装置，请检查测试装置接地是否正常”

2.按“遥测”按键时提示“测试装置遥测回路正常，测试主机允许启动，断开遥测回路前，请确认主机放电电压0伏”

3.按“启动”键时提示“正在测量，请您按正确步骤进行操作，按停止键停止测量”

4.按“停止”测量时，提示“请读取测试数据”

5.再按“遥测”时提示“测试装置遥测回路断开，测量结束，谢谢使用！”(需要先停止测量后才能使遥测回路断开。)

（2）绝缘电阻测试仪输出10000v时单机可抗感应电压交流2000伏，有模拟指针、数字双显示，并可自动测量绝缘电阻、吸收比和极化指数。

2.5抗干扰绝缘电阻测试装置无线传输遥测功能：

首先打开抗干扰绝缘电阻测试装置和SK-208H高电压感应测试装置工作电源，此时2个通信指示灯在闪烁，表示通信正常；反之，通信不正常。当启动测量时，抗干扰绝缘电阻测试装置和SK-208H高电压感应测试装置蜂鸣器间歇性鸣叫，表示数据测量、传输正常。
