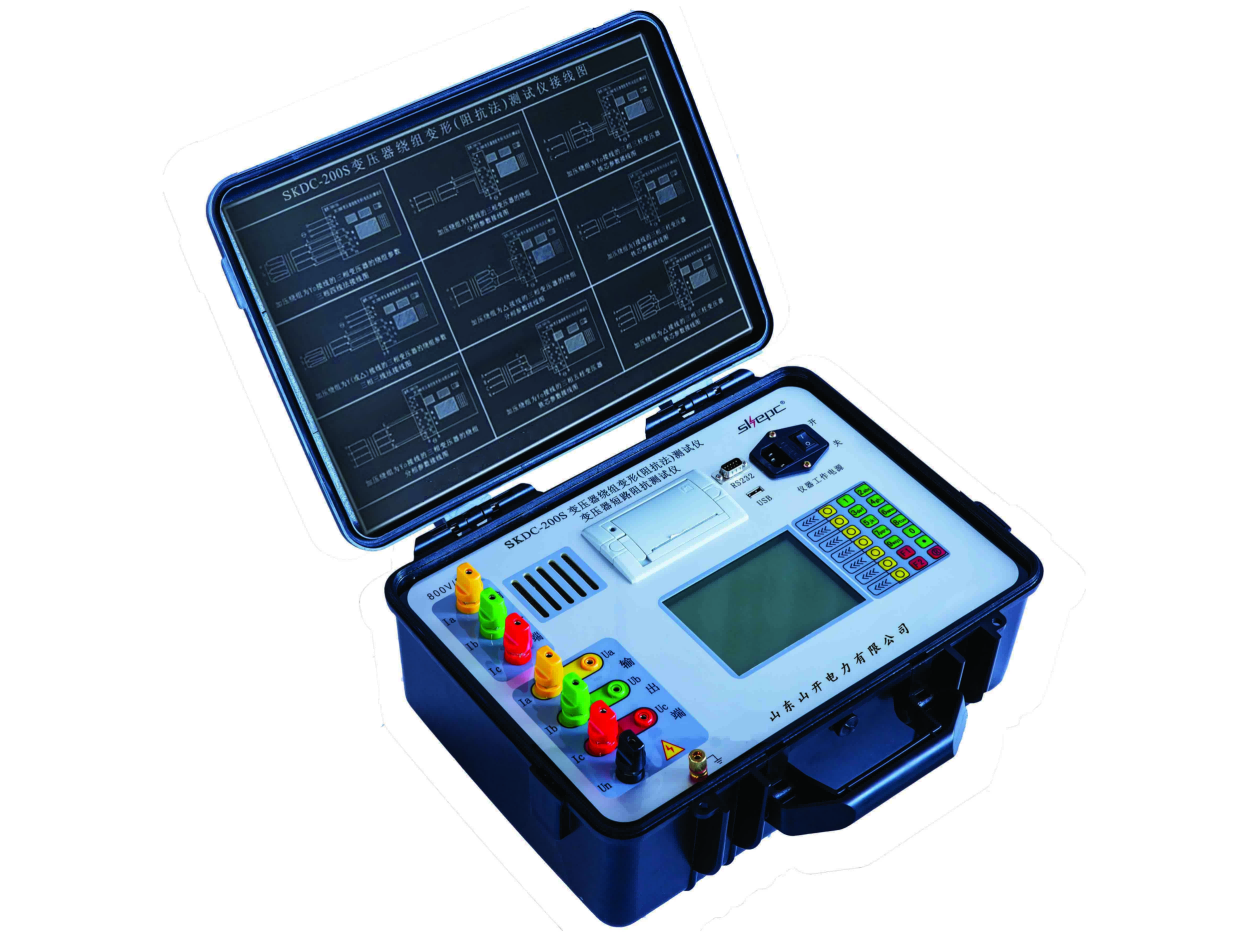

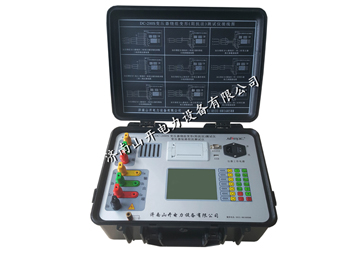

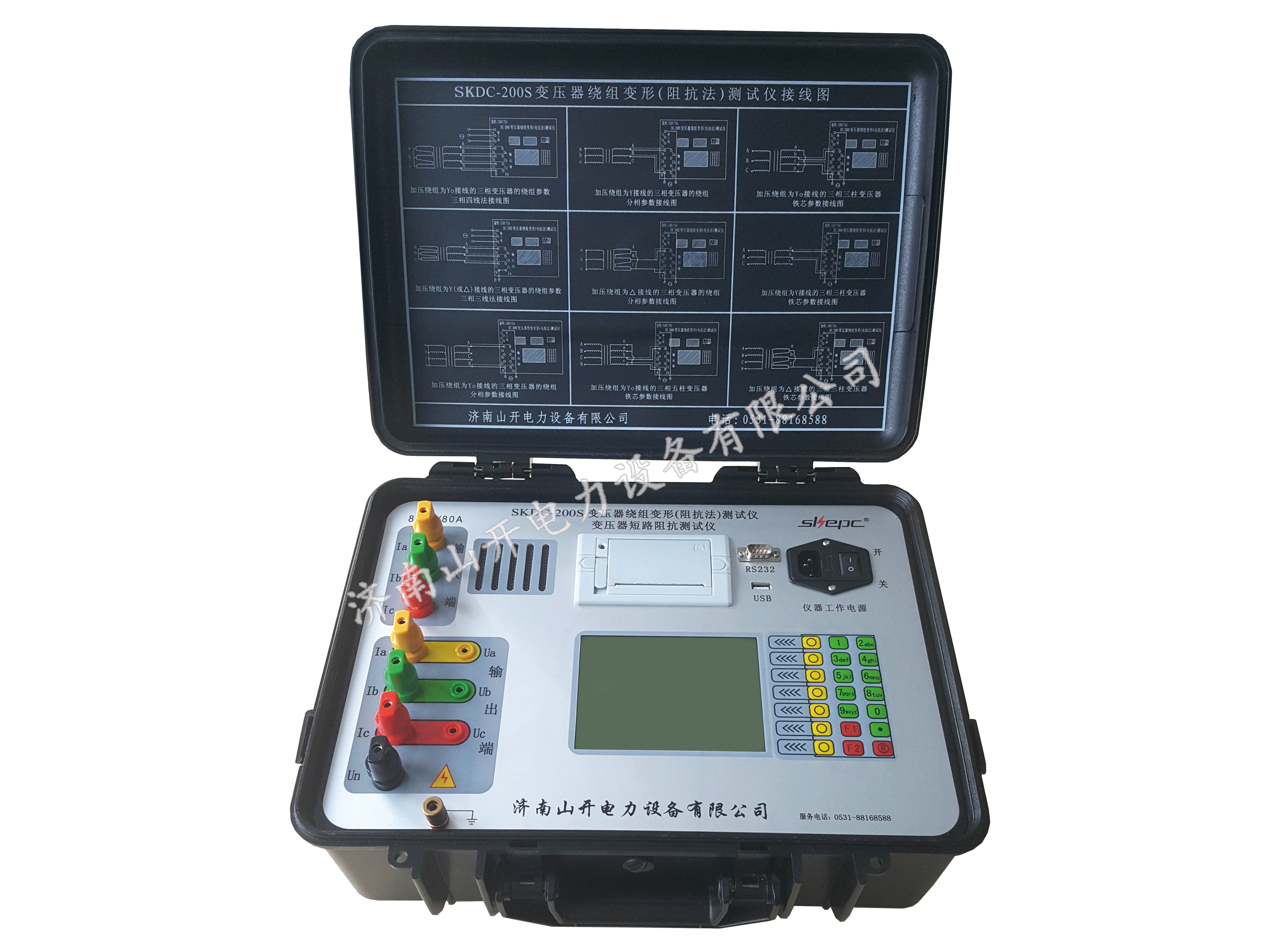

DC-200S变压器绕组变形(电抗法)测试仪(变压器短路阻抗测试仪)

说明:本仪器可在现场使用三相交流(AC/380V)或单相交流(AC/220V)电源,对各电压等级、不同容量的三相电力变压器和由单相变压器组成的变压器组进行低压阻抗参数的测试。
电话:
0531-88168588
传真:0531-81901388
邮箱:skkj888@126.com
产品详情

一、产品概述

本仪器可在现场使用三相交流(AC/380V)或单相交流(AC/220V)电源,对各电压等级、不同容量的三相电力变压器和由单相变压器组成的变压器组进行低压阻抗参数的测试。并根据实测数据仪器自动计算出变压器各单相阻抗参数校正值的纵比、横比的偏差和三相综合阻抗参数与铭牌值纵比的偏差值以及变压器绕组动稳定状态的判语,用以判断变压器的绕组有无变形或位移及位移变形的程度。

二、功能特点

2.1  本仪器在现场使用三相交流电源(AC/380V)可直接测试出三相交流电压U、三相交流电流I、三相有功功率P、三相无功功率Q和电压频率F共十三个原始电气参量。

对变压器按照负载试验的原理接线进行测试,依据上述十三个原始量仪器自动进行多次采样运算得出变压器的被测试绕组对中对应相的各相短路阻抗UK、短路阻抗Zk、短路电抗Xk、漏电感Lk。通过计算、比较各单相阻抗参数值的横比、纵比的偏差值和三相综合参数与上次测试值(或铭牌值)纵比的偏差值,依据导则和国标规定值进行变压器绕组是否出现变形、位移的判语提示,以及被测变压器绕组对目前动稳定状态的试验结论。

对被试变压器按照单相空载试验的原理接线测试时,仪器自动计算出变压器的单相的等值空载电流Ios、空载损耗Pos、空载等值阻抗Zos。通过比较变压器两边相单相空载参数的横比、纵比的偏差值来判断变压器铁芯结构是否有松动。并可作为判断变压器绕组是否出现变形、位移的辅助性判据。

2.2  本仪器可对三相测试电流、电压可进行谐波分析,显示131次谐波分布棒图及各奇、偶次谐波分量及同基波的初相角和谐波总含量。

2.3  本仪器即可对单相变压器进行阻抗测试、亦可以对三相变压器进行三相法阻抗测试和对三相变压器进行单相法阻抗测试,测试完成后并有测试结论判语中文提示,帮助分析被测变压器绕组是否变形,铁芯是否扭曲,位移及其损坏程度。

2.4  本仪器的工作电源采用单相(220V/50HZ)交流电源,试验电源采用三相380V或单相220V交流电源,选用站内电源基本可以满足试验要求,直接合闸测试,方便现场使用。

2.5  本测试仪在高压,强磁场,高干扰及波形畸变条件下,完全保证测试数据的复验性在国标规定的标准范围内。

2.6  本仪器选用高速A/D进行多次精确采样,保证了变压器阻抗测试参数计算结果的准确性和高复验性。其数据的复验性在国标规定的0.2%以内。

2.7  本仪器具有高容量存储器便于保存试验原始数据和测试计算结果,可存储100台以上变压器的试验数据,便于用户随时、随地进行查询、对比。

2.8  本仪器可以根据用户使用需要将最终的试验结果、计算偏差,判语及测试原始数据进行及时编号存储,或由仪器自带的热敏高速打印机现场打印出测试结果报告。

2.9  本仪器采用超小型标准工程塑壳机箱结构设计,绝缘性能高,安全可靠,体积小,重量轻,便于携带。

三、本仪器的技术性能指标

3.1  测量范围及精度指标

试验项目

测量范围

测试精度

交流电压

0V800V (全自动切换量程)

± 0.1

交流电流

0.05A80A (全自动切换量程)

± 0.1

功率因数

0.015 COSΦ ≤1

± 0.2

工频频率

45 Hz65Hz

± 0.1

短路阻抗/电抗

0.015COSΦ≤1

± 0.2

空载电流

0.05COSΦ≤1

± 0.2

空载损耗

0.05COSΦ≤1

± 0.2

空载等值阻抗

0.05COSΦ≤1

± 0.2

谐波分析

131

± 0.2

备注:仪器的测试准确度误差是指在《引用误差》标准下校准准确度。

3.2  绝缘性能参数

1)  绝缘电阻    100MΩ(1000V

2) 绝缘强度    2000VAC/50Hz/1min

3) 测试点:电压、电流输入端子对机壳之间、电流输入端对机壳之间、电源输入端对机壳之间。

3.3  使用和贮存环境:

      使用环境:温度:-10º~50º,湿度(RH):1580

      贮存环境:温度:-20º~65ºC,湿度(RH):1585

3.4  仪器的体积和重量:

主机外形尺寸:400×280×160mm

专用测试线箱:350×200×180mm

仪器净重质量:4.8kg     成套总重量:8kg

3.5  仪器供电电源及功耗:电源电压185265VAC

仪器功率消耗:7.5VA
