一、产品概述

我国电力系统最近几年加大了管理方法的科学化、责任化、精细化，对配电变压器台区管理实施了责任到人的办法。但是由于我国电力线路的新旧程度不同，尤其老城区、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，导致了台区范围的准确划分非常困难。

目前采用FSK电力载波原理识别台区，由于原理上的缺陷，导致实际使用过程中存在各种问题，如多台变短距离共高压情况下，电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题。

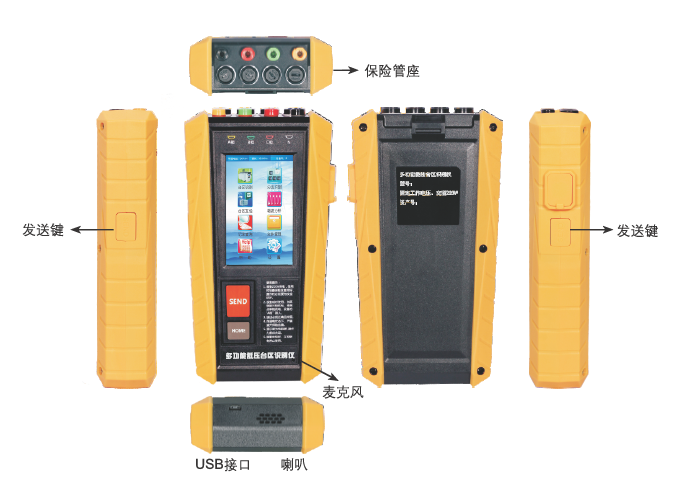

基于此问题，我公司采用最新的低频过零载波通讯技术，开发出新一代产品SKBQ-601型双向台区识别仪，保证相邻台区不串扰，抗干扰能力强，通讯距离远至3km以上。同时增加了脉冲电流检测技术。电流检测采用零序脉冲电流方法，从而增加了可同时检测分支的数量，同相线电流检测相比，减少了操作步骤。本仪器满足检测同一变压器下的多个线路分支需求，可同时检测12个线路分支。

本仪器采用主、分机模式。主机采用主动广播方式完成测试信号的发送；分机为被动方式完成检测接收主机发出信息的解码和测试结果计算。

工作过程：主机为主动端发出测试信号，信号以低频过零载波的方式在电力线上传输，分机检测到主机发送信息后进行解码、运算处理及显示。当需要分支识别功能时，分机发送电流。主机检测到电流信号后把分支信息传递给分机显示。

二、功能特点

2.1低频过零传输，抗干扰能力强，通讯距离更远。在相邻变压器共高压、共地及 共电缆沟情况下不漏号、不串号，识别率达到100%。

2.2零序脉冲电流检测，单台主机可同时检测12路分支。

2.3功能设置灵活，具有分支测试、台区测试两种方式供用户根据需要进行选择，默认为分支测试功能。

2.4可以清晰方便的检测出变压器的台区、相别分支。

2.5采用主、分机模式，可以一台主机配多台分机，也可以多台主机（非同一台变）配备多台分机。

2.6主、分机均采用大屏幕液晶，中文显示，显示直观，操作简单。

2.7主、分机均采用高速DSP处理器，电流信号检测准确度高，并具备测量电压、电流等各种电参数，具备相序判别、谐波及向量图显示。

2.8为了保障操作的安全性，仪器均具备多重保护。
